Zbrojenie słupów żelbetowych zasady, które uratują Twój projekt

Zbrojenie słupów żelbetowych to temat, w którym każdy milimetr średnicy i każdy centymetr rozstawu strzemion decydują o nośności całej konstrukcji. Większość poradników ogranicza się do suchych cytatów z normy, przez co inżynier na budowie wciąż nie wie, dlaczego akurat tak, a nie inaczej. Poniżej znajdziesz konkretne reguły z Eurokodu 2, przykład liczbowy i checklistę, która zamyka temat raz na zawsze.

• Smukłość słupa żelbetowego i kwalifikacja elementu
• Zbrojenie podłużne słupa: minimalna i maksymalna ilość stali
• Strzemiona w słupie żelbetowym: średnica, rozstaw i zagęszczenie
• Zakład prętów i konstruowanie węzłów w słupach
• Przykład obliczeniowy: słup 40×40 cm z betonu C30/37

Smukłość słupa żelbetowego i kwalifikacja elementu

Zanim policzysz pierwsze pręty, musisz mieć pewność, że projektowany element to faktycznie słup, a nie ściana. Norma PN-EN 1992-1-1 rozgranicza te przypadki dość sztywno: jeżeli stosunek większego wymiaru przekroju do mniejszego wynosi ≤ 4, pracujesz ze słupem; powyżej tej wartości traktujesz element jak tarczę i stosujesz zupełnie inne reguły rozmieszczenia stali. To kryterium ma przy tym konkretne konsekwencje pożarowe, bo słup o smukłym przekroju zachowuje się inaczej w wysokiej temperaturze niż masywna ściana.

W typowych realizacjach mamy do czynienia z trzema rodzajami przekrojów. Najczęściej spotykany to prostokąt - od 30×30 cm do 50×50 cm w budynkach mieszkalnych, przez 60×60 cm w halach, aż po 80×80 cm i większe w podziemnych częściach wysokościowców. Drugą grupę stanowią przekroje kołowe, popularne w architekturze reprezentacyjnej i w filarach mostowych. Trzecią - wielokąty foremne, głównie w obiektach przemysłowych, gdzie liczba naroży przekroju determinuje liczbę prętów narożnych.

Smukłość słupa wyraża się dwojako. Pierwszy warunek geometryczny to H/h > 3, gdzie H oznacza wysokość słupa w świetle, a h mniejszy wymiar przekroju. Gdy warunek nie jest spełniony, element traktujesz jako tarczę ściskaną. Drugie kryterium, klasyczne z mechaniki budowli, to L₀/i_c ≤ 100, gdzie L₀ to długość obliczeniowa, a i_c promień bezwładności przekroju betonowego. Dodatkowo norma nakłada ograniczenie L₀/h ≤ 30 - przekroczenie tej wartości praktycznie wyklucza zastosowanie metody uproszczonej i wymaga analizy efektów drugiego rzędu.

* wartości zależą od osi wyboczenia; przyjmij mniejszą, by zachować zapas bezpieczeństwa.

Praktyczna uwaga z biura projektowego: wątpliwość klasyfikacji pojawia się zwykle przy elementach 25 × 100 cm, gdzie iloraz wynosi 4 i trzeba rozstrzygnąć, czy to jeszcze słup, czy już ściana. Decyduje tu nie tylko geometria, ale też schemat statyczny - słup przejmuje siłę skupioną, ściana rozkłada obciążenie na długości. Gdy konstruktor ma dylemat, warto sprawdzić dodatkowo warunek naprężeniowy: w słupie dominuje ściskanie osiowe, w ścianie zginanie.

Kiedy smukłość wymusza iterację obliczeń

Przekroczenie λ = 70 oznacza, że efekty drugiego rzędu stają się na tyle istotne, iż należy je uwzględnić w obliczeniach - najczęściej metodą nominalnej krzywizny (PN-EN 1992-1-1, pkt 5.8.7). Dla λ poniżej tej granicy można je pominąć, co znacząco upraszcza wymiarowanie. Warto więc już na etapie koncepcji architektonicznej sprawdzić, czy zaproponowana wysokość kondygnacji nie zmusza do iteracji, która wydłuża projekt o tygodnie.

Zbrojenie podłużne słupa: minimalna i maksymalna ilość stali

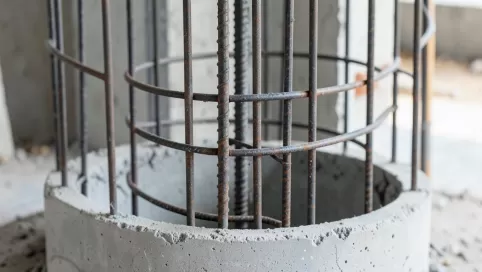

Zbrojenie podłużne w słupie żelbetowym pełni dwie role: przenosi naprężenia rozciągające przy mimośrodzie ściskania oraz przeciwdziała kruchemu pękaniu betonu. Z tego powodu norma wyznacza zarówno dolną, jak i górną granicę stopnia zbrojenia. Minimalna średnica pręta to 8 mm, a w każdym narożu przekroju musi znaleźć się przynajmniej jeden pręt. Dla przekroju kołowego minimalna liczba prętów podłużnych wynosi 4.

Pole zbrojenia podłużnego A_s musi spełniać trzy warunki jednocześnie. Po pierwsze: A_s ≥ 0,002 · A_c, co dla słupa 40 × 40 cm daje minimum 3,2 cm². Po drugie: A_s ≥ 0,10 · N_Ed / f_yd, gdzie N_Ed to siła obliczeniowa, a f_yd obliczeniowa granica plastyczności stali - warunek ten chroni przed kruchą destrukcją przy zniszczeniu betonu. Po trzecie, górne ograniczenie: A_s ≤ 0,04 · A_c, czyli dla przekroju 50 × 50 cm maksymalnie 100 cm² stali, bo powyżej tej wartości beton nie jest w stanie efektywnie zakotwić prętów.

Przekroczenie 4% jest formalnie zakazane, ale Eurokod 2 przewiduje wyjątek dla zakładów przemysłowych obciążonych dynamicznie - tam dopuszcza się do 8%, pod warunkiem że konstrukcja pracuje w kontrolowanych warunkach, a projektant wykaże, iż zagęszczenie stali nie utrudnia betonowania. W budownictwie kubaturowym takiej rezerwy się nie stosuje, bo koszt weryfikacji wykonawczej jest wyższy niż ewentualna oszczędność na powiększeniu przekroju.

Rozmieszczenie prętów podłużnych w przekroju nie jest przypadkowe. W narożach musi znajdować się pręt podtrzymywany przez strzemię, które nie pozwala mu się odgiąć pod wpływem siły ściskającej. W przekroju prostokątnym minimalna odległość między prętami to większa z wartości: średnica pręta, 20 mm lub średnica kruszywa plus 5 mm. To ostatnie kryterium jest często pomijane w teorii, ale na budowie bywa decydujące, gdy dostawca kruszywa zmieni frakcję z 16 mm na 22 mm.

Strzemiona w słupie żelbetowym: średnica, rozstaw i zagęszczenie

Strzemiona w słupie żelbetowym mają za zadanie trzy rzeczy naraz: przeciwdziałać wyboczeniu prętów podłużnych, przejmować siły poprzeczne oraz scalać przekrój. Z pierwszej roli wynika minimalna średnica strzemion Ø ≥ 6 mm i jednocześnie Ø ≥ 0,25 · Ø_max podłużnego - to gwarantuje, że strzemię jest wystarczająco sztywne, by podtrzymać nawet najgrubszy pręt. W praktyce dla słupów zbrojonych Ø20 najczęściej stosuje się strzemiona Ø8, a dla Ø28 i większych - Ø10.

Rozstaw strzemion s₁ w strefie środkowej słupa nie może przekraczać najmniejszej z trzech wartości: 400 mm, mniejszego wymiaru przekroju b lub 20 · Ø_max podłużnego. To ostatnie kryterium bywa wiążące przy grubych prętach - dla Ø25 daje ono 500 mm, ale i tak trzeba zmieścić się w 400 mm, chyba że b jest jeszcze mniejsze. W słupie 30 × 50 cm rozstaw wyniesie więc 300 mm, co wynika z wymiaru b = 300 mm.

W strefach węzłowych, na długości równej większemu wymiarowi słupa pod i nad stropem, norma wymaga zagęszczenia strzemion do s₂ = 0,6 · s₁. To wymuszenie wynika z koncentracji naprężeń w miejscu, gdzie słup spotyka się z belką - tam pręty podłużne mogą się odginać, a beton jest bardziej ściskany. W słupie 40 × 40 cm ze strefą środkową co 320 mm, strefa węzłowa wymaga rozstawu 192 mm, co praktycznie oznacza gęstszy rozstaw na długości 80 cm z każdej strony węzła.

Gdy przekrój słupa przekracza 400 mm w którymkolwiek kierunku, jedno strzemię zewnętrzne nie wystarcza do podparcia wszystkich prętów. Trzeba wprowadzić strzemiona wielokrotne (podwójne, potrójne) lub dodatkowe pręty łączące w kształcie litery H, S lub U, spinane klamrami. Wybór zależy od tego, ile prętów trzeba podtrzymać - przy 12 prętach podłużnych w przekroju 50 × 50 cm wystarczą dwa strzemiona prostopadłe, przy 20 prętach trzeba dołożyć jeszcze jedno.

Schemat strzemion w przekroju 50×50 cm z 8 prętami podłużnymi:

   ┌───────Ø───Ø───────┐
   │   │       │   │   │
   │   Ø       Ø   │   │
   │   │       │   │   │
   │   Ø       Ø   │   │
   │   │       │   │   │
   └───────Ø───Ø───────┘
   A = strzemię zewnętrzne obwodowe
   B = strzemię wewnętrzne (gdy b > 400 mm)

Kąt załamania prętów podłużnych ma swoją granicę: tg α ≤ 1/6, czyli maksymalnie 9,46°. Powyżej tego kąta powstaje siła rozporowa H_Ed = N_Ed · tg α, która nie jest przejmowana przez otaczający beton i prowadzi do odspojenia otuliny. Dlatego przy większych załamaniach (np. gdy słup przechodzi w belkę pod kątem) stosuje się dodatkowe strzemiona prostopadłe do kierunku siły poprzecznej.

Kiedy strzemię pojedyncze, kiedy wielokrotne

Decyzja jest czysto geometryczna. Strzemię pojedyncze obsługuje wszystkie pręty, jeżeli żaden z nich nie leży dalej niż 150 mm od ramienia strzemienia. Przy przekroju 30 × 30 cm to warunek łatwy do spełnienia. Przy 40 × 40 cm pręty środkowe są oddalone o 200 mm od ramienia, więc pojawia się potrzeba dodatkowego strzemienia wewnętrznego. Przy 50 × 50 cm i większych przekrojach reguła 150 mm wymusza już strzemiona potrójne.

Zakład prętów i konstruowanie węzłów w słupach

Zakład prętów podłużnych w słupie to miejsce, w którym stal jest najsłabsza, bo dwie siły muszą zostać przekazane przez przyczepność do betonu. Norma wymaga, by zakład znajdował się poza strefą węzłową - tam, gdzie naprężenia są w miarę stałe na długości. W praktyce wykonawczej zakłady umieszcza się więc na wysokości środkowej kondygnacji, unikając zarówno połączenia z belką, jak i z fundamentem.

Długość zakładu zależy od średnicy pręta i wytrzymałości betonu na przyczepność. Dla stali B500SP i betonu C25/30, długość zakładu pręta Ø16 wynosi około 56 cm, Ø20 - 70 cm, a Ø25 - 88 cm. Wartości te rosną wraz ze średnicą, ponieważ siła do przekazania rośnie proporcjonalnie do pola przekroju, a obwód styku z betonem - tylko proporcjonalnie do średnicy. Stosunek pola do obwodu jest niekorzystny dla grubych prętów.

Szczególna reguła dotyczy prętów o średnicy > 14 mm. Norma wymaga wtedy zastosowania przynajmniej trzech strzemion w obrębie zakładu, rozmieszczonych równomiernie na jego długości. To wymuszenie wynika z faktu, że siły przyczepności rozkładają się nierównomiernie i mogą spowodować rozłupanie betonu otuliny w kierunku prostopadłym do zakładu. Trzy strzemiona działają jak klatka, która przeciwdziała temu rozpieraniu.

Schemat węzła słup-belka w strefie zakładu:

   ┌──────────[strzemię 1]──[strzemię 2]──[strzemię 3]──────────┐
   │                                                          │
   │   belka ─────►│◄────────  zakład pręta Ø20  ────────────►│
   │                                                          │
   └──────────[strzemię 4]──[strzemię 5]──[strzemię 6]──────────┘
   L₀ = długość zakładu (70 cm dla Ø20, C25/30)

Węzły słup-belka i słup-fundament wymagają szczególnej uwagi projektowej. W węźle górnym pręty belki wchodzą w pole prętów słupa, co powoduje kongestię stali. Rozwiązaniem jest stosowanie haków i odgięć prętów belki, które omijałyby pręty słupa od zewnętrznej strony, albo redukcja średnicy prętów belki w strefie węzła. W węźle dolnym (słup-fundament) najważniejsze jest prawidłowe zakotwienie prętów podłużnych w stopie fundamentowej - na długości co najmniej równej długości zakładu, a dla prętów rozciąganych przy fundamentach słupowych - z zagięciem pod kątem prostym.

Najczęstsze błędy wykonawcze

Trzy błędy powtarzają się na budowach regularnie. Pierwszy to przekroczenie 4% zbrojenia podłużnego bez uzgodnienia z projektantem - wykonawca dokłada pręty „na wszelki wypadek", co zwiększa ryzyko rozłupania betonu przy obciążeniu. Drugi to zbyt duży rozstaw strzemion w strefie węzłowej - oszczędność czasu kosztem bezpieczeństwa. Trzeci to brak strzemion w zakładzie prętów > 14 mm, często mylnie uznawany za zbędny, bo „i tak widać pręt". Każdy z tych błędów ma bezpośredni wpływ na nośność słupa, choć efekty ujawniają się dopiero przy ekstremalnym obciążeniu lub pożarze.

Przykład obliczeniowy: słup 40×40 cm z betonu C30/37

Dane wyjściowe: słup żelbetowy 40 × 40 cm, wysokość H = 3,5 m (kondygnacja typowego budynku mieszkalnego), beton C30/37 (f_ck = 30 MPa, f_cd = 20 MPa dla α_cc = 1,0), stal B500SP (f_yk = 500 MPa, f_yd = 435 MPa). Siła obliczeniowa N_Ed = 2000 kN, moment minimalny z imperfekcji M_Ed = 0,04 · N_Ed · h = 0,04 · 2000 · 0,4 = 32 kNm. To typowe obciążenie dla słupa środkowego w budynku pięciokondygnacyjnym.

Krok 1: kwalifikacja i smukłość. Stosunek h/b = 1,0 ≤ 4, więc to słup. Długość obliczeniowa L₀ = 1,0 · H = 3,5 m (słup w ramie z węzłami podatnymi, przyjmijmy warunek brzegowy jako przegubowy dla uproszczenia). Promień bezwładności przekroju betonowego i_c = h / (12^0,5) = 40 / 3,464 = 11,55 cm. Smukłość λ = L₀ / i_c = 350 / 11,55 = 30,3. To wartość poniżej granicy λ = 70, więc efekty drugiego rzędu można pominąć.

Krok 2: minimalne zbrojenie podłużne. A_c = 40 · 40 = 1600 cm². A_s,min1 = 0,002 · 1600 = 3,20 cm². A_s,min2 = 0,10 · N_Ed / f_yd = 0,10 · 2 000 000 N / 435 MPa = 460 N/mm² = 4,60 cm². Większą wartością jest 4,60 cm², więc minimum wynosi 4,60 cm². Maksimum A_s,max = 0,04 · 1600 = 64,0 cm². Przyjęto 4 pręty Ø16 mm, co daje A_s = 4 · 2,01 = 8,04 cm². Przekroczono minimum, nie przekroczono maksimum - warunek spełniony.

Krok 3: strzemiona. Ø_max podłużne = 16 mm. Minimalna średnica strzemion: Ø ≥ 0,25 · 16 = 4 mm oraz Ø ≥ 6 mm, więc przyjmujemy Ø8 mm. Rozstaw w strefie środkowej s₁ ≤ min(400 mm; 400 mm; 20 · 16 = 320 mm) = 320 mm. Przyjęto co trzeci słupek zbrojarski, czyli co 300 mm dla porządku wykonawczego. W strefie węzłowej (80 cm pod stropem i 80 cm nad stropem) s₂ = 0,6 · 320 = 192 mm, w praktyce co 150 mm.

Krok 4: zakłady prętów. Długość zakładu dla Ø16 mm przy betonie C30/30 (f_bd = 3,0 MPa dla dobrych warunków przyczepności): L₀ = 56 · Ø = 56 · 16 = 896 mm, zaokrąglając do 900 mm. Pręty są mniejsze niż 14 mm? Nie - Ø16 to więcej niż 14 mm, więc w strefie zakładu potrzebne minimum 3 strzemiona rozmieszczone równomiernie na długości 900 mm. Rozstaw strzemion w zakładzie wyniesie 900 / 4 = 225 mm, co jest większe niż 192 mm wymagane w strefie węzłowej, więc w strefie zakładu obowiązuje gęstszy z dwóch rozstawów.

Krok 5: sprawdzenie nośności (poglądowo). Siła przenoszona przez beton N_Rdc = 0,567 · f_cd · A_c = 0,567 · 20 · 1600 / 10 = 1814 kN. Siła przenoszona przez stal N_Rds = A_s · f_yd = 8,04 · 43,5 = 350 kN. Suma N_Rd = 2164 kN > N_Ed = 2000 kN. Nośność zapewniona z zapasem około 8%, co jest wystarczające dla słupa środkowego, ale może wymagać korekty dla słupa skrajnego, gdzie moment jest większy.

Checklista projektanta słupa żelbetowego

1. Kwalifikacja elementu - czy h/b ≤ 4? Czy H/h > 3?
2. Smukłość - czy λ = L₀/i_c ≤ 100? Czy L₀/h ≤ 30? Czy λ < 70 (efekty II rzędu)?
3. Siły obliczeniowe - N_Ed, M_Ed z imperfekcji (min. 0,04·N_Ed·h) i kombinacji.
4. Zbrojenie podłużne - A_s ≥ max(0,002·A_c; 0,10·N_Ed/f_yd); A_s ≤ 0,04·A_c; min. 1 pręt w narożu.
5. Średnice prętów - min. Ø8 mm; rozstaw w świetle ≥ max(Ø; 20 mm; d_agg + 5 mm).
6. Strzemiona - Ø ≥ 6 mm i ≥ 0,25·Ø_max; s₁ ≤ min(400 mm; b; 20·Ø); s₂ = 0,6·s₁ w strefie węzła.
7. Zakłady prętów - poza strefą węzłową; min. 3 strzemiona przy Ø > 14 mm.
8. Załamania prętów - tg α ≤ 1/6; przy α > 1/6 dodatkowe strzemiona prostopadłe do siły H_Ed.

Źródła i podstawy prawne

• PN-EN 1992-1-1:2008 - Eurokod 2: Projektowanie konstrukcji z betonu, część 1-1 (z późniejszymi zmianami).
• PN-EN 1992-1-1/NA:2015 - Załącznik krajowy do Eurokodu 2.
• PN-EN 10080:2007 - Stal do zbrojenia betonu - spajalna stal żebrowana klasy A i B.
• PN-EN 13670:2011 - Wykonywanie konstrukcji betonowych.
• PN-B-06265:2022 - Beton - wymagania, właściwości, produkcja i zgodność.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
