Zbrojenie słupów okrągłych w Tekla Structures – komponent 82 krok po kroku

Zbrojenie słupów okrągłych w środowisku Tekla Structures to jeden z tych tematów, które potrafią spędzić sen z powiek nawet doświadczonu konstruktorowi. Pozornie proste zadanie rozłożyć pręty i strzemiona po obwodzie koła w praktyce generuje dziesiątki pytań o właściwy rozstaw, dobór haków, ciągłość spirali czy zgodność z PN-EN 1992. Komponent 82 to fabryczne narzędzie, które skraca tę żmudną robotę z godzin do kilkunastu minut, o ile rozumie się, co dokładnie kryje się pod każdą zakładką. Poniższy tekst powstał z myślą o kimś, kto siedzi właśnie przed ekranem, otwartym modelem i potrzebuje konkretnej, sprawdzonej wiedzy bez owijania w bawełnę.

• Co tak naprawdę robi komponent 82 i kiedy po niego sięgnąć
• Pręty główne w słupie okrągłym ustawienia i haki
• Strzemiona spiralne i zakłady w zbrojeniu słupa kołowego
• Rozstaw strzemion dokładny czy docelowy
• Góra i dół słupa otulina, długość ostatniego segmentu
• Zaawansowane ustawienia rozszerzanie, cięcie, zbieżność
• Zespół zbrojenia kiedy łączyć komponenty w jeden zespół
• Najczęstsze błędy przy zbrojeniu słupa okrągłego w Tekli
• Kiedy NIE stosować komponentu 82
• Diagram decyzyjny spirala czy strzemiona osobne
• Porównanie wersji Tekla 2024-2026
• Podstawy prawne i normatywne

Co tak naprawdę robi komponent 82 i kiedy po niego sięgnąć

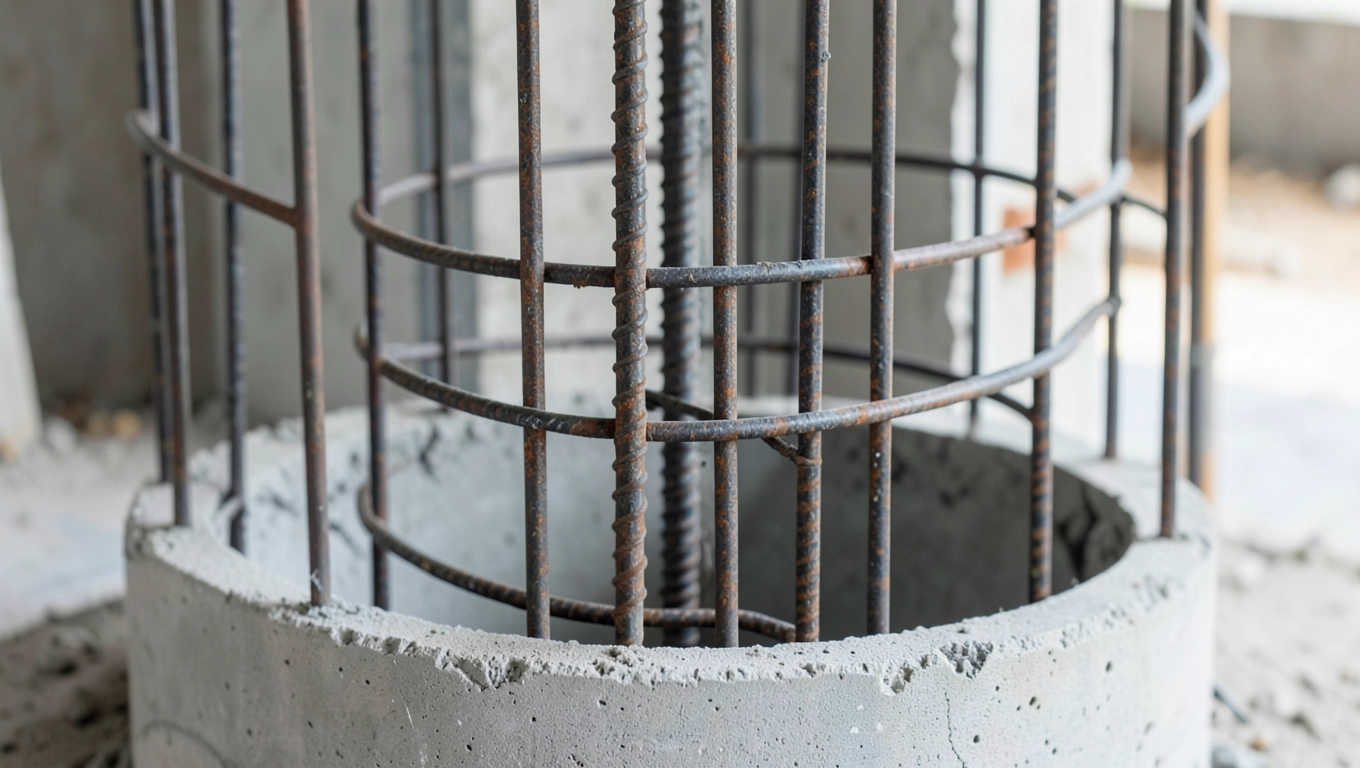

Komponent 82 w Tekla Structures służy do automatycznego rozłożenia zbrojenia w słupie o przekroju kołowym. W tle pracują algorytmy, które rozmieszczają pręty główne równomiernie po obwodzie, dobierają strzemiona i nakładają je na słup zgodnie z ustawioną otuliną. Z punktu widzenia projektanta największą wartością jest spójność: raz poprawnie skonfigurowany komponent generuje identyczne zbrojenie na wszystkich kondygnacjach, a raport stali zgadza się z rysunkiem co do sztuki.

Zanim uruchomisz komponent, upewnij się, że słup ma zdefiniowaną oś pionową, okrągły przekrój oraz wskazany punkt wstawienia. Bez tych trzech elementów Tekla albo wyrzuci błąd, albo co gorsza wstawi zbrojenie w złym miejscu. Komponent znajdziesz w panelu Detailing, w zakładce Concrete, w grupie Reinforcement. Najkrótsza droga to dwuklik na słupie, a potem wybranie pozycji „Column reinforcement (82)" z menu kontekstowego.

Komponent 82 sprawdza się w trzech typowych scenariuszach. Pierwszy to słup monolityczny w hali produkcyjnej o średnicy 400-600 mm. Drugi słup fundamentowy wychodzący z oczepu, gdzie potrzebna jest wysoka ciągłość zbrojenia przez zakład. Trzeci to wieża lub trzon cylindryczny, gdzie spiralne strzemiona są wręcz wymuszone normą ze względu na ściskanie obwodowe. W każdym z tych przypadków komponent radzi sobie zauważalnie lepiej niż ręczne kopiowanie prętów po okręgu.

Pręty główne w słupie okrągłym ustawienia i haki

Zakładka Pręty główne decyduje o tym, ile stali wchodzi do słupa i jak zostaje ona zakotwiona na końcach. Pierwsze pole, na które warto spojrzeć, to liczba prętów. Tekla rozkłada je symetrycznie po obwodzie, więc 8 prętów da kąt 45°, 10 da 36°, 12 da 30°. Przy średnicy słupa 400 mm standardem jest 6-8 prętów, przy 600 mm 10-12, a powyżej 800 mm warto rozważyć nawet 16 sztuk. Zbyt mała liczba prętów powoduje, że rozstaw przekracza 200 mm, a to wyklucza spełnienie wymagań normy dotyczącej ochrony przed zarysowaniem.

Haki na końcach prętów głównych to jeden z najczęstszych powodów niezgodności rysunku z raportem. W słupach okrągłych stosuje się trzy kąty: 90°, 135° i 180°. Hak 90° spotyka się dziś rzadziej, bo zapewnia zakotwienie tylko w jednej płaszczyźnie. Hak 135° (zgodny z PN-EN 1992-1-1, punkt 8.4) pracuje w dwóch kierunkach i lepiej znosi rozciąganie przy krawędzi, dlatego w praktyce wybiera się go najczęściej. Hak 180° stosuje się głównie w strefach zakładów, gdzie potrzebna jest maksymalna długość zakotwienia.

Istotny jest także promień gięcia haka. Norma dopuszcza minimalny promień 4 średnice pręta dla stali B500SP, ale w detalu budowlanym lepiej przyjąć 5-6 średnic, bo ciasny hak utrudnia betonowanie i zwiększa ryzyko karbu. Pole promienia gięcia w komponencie pozwala ustawić wartość globalną lub lokalną dla każdego pręta osobno ta druga opcja przydaje się, gdy w jednym słupie mieszczą się pręty o różnych średnicach.

Obrót prętów i ich nazwa wraz z prefiksem wpływają na czytelność rysunku. Ustaw obrót na „0°", jeśli chcesz, by pierwszy pręt pokrywał się z osią X widoku z góry. Prefiks nazwy (np. „Gł1", „Gł2") porządkuje wykaz stali i ułatwia prefabrykację, bo betoniarz widzi od razu, który pręt jest główny, a który boczny.

Strzemiona spiralne i zakłady w zbrojeniu słupa kołowego

Strzemiona w słupie okrągłym mogą występować w czterech wariantach: osobne (otwarte lub zamknięte), spirala ciągła, spirala odrębna oraz strzemiona ciągłe. Każdy z nich ma inne przeznaczenie i inny wpływ na czas modelowania oraz zużycie stali. Poniższa tabela pokazuje kluczowe różnice.

Spirala ciągła zyskuje przewagę wszędzie tam, gdzie liczy się szybkość i równomierne ściskanie obwodowe. Pojedynczy drut o średnicy 8-12 mm wije się po obwodzie słupa z zadanym skokiem, zwykle 50-150 mm. Mniejszy skok oznacza więcej stali, ale też większą odporność na naprężenia termiczne i skurcz. W słupach fundamentowych wychodzących z masywnego oczepu spiralne strzemiona są często jedynym rozsądnym rozwiązaniem, bo ograniczają liczbę elementów montażowych na budowie.

Zakład spirali ma ogromne znaczenie przy większych średnicach. Tekla pozwala ustawić zakład automatyczny (zwykle 135°) lub ręczny (do 180°). Zakład 180° daje największą pewność połączenia, ale zabiera dodatkowe 1,5-2 m drutu i może kolidować z prętami głównymi. Przy średnicach powyżej 600 mm standardem w polskiej praktyce jest zakład 135° z hakiem prostującym na końcach to kompromis między zużyciem stali a niezawodnością.

Nie zapomnij o hakach początkowym i końcowym spirali. Komponent 82 pozwala ustawić je osobno. Hak 135° na obu końcach chroni przed rozwijaniem się drutu podczas betonowania i podczas transportu, jeśli słup jest prefabrykowany. W słupach monolitycznych hak początkowy można uprościć do 90°, ale końcowy zawsze zostaw 135° tam działa największe ścinanie.

Rozstaw strzemion dokładny czy docelowy

W zakładce Strzemiona znajdują się dwa pola rozstawu: dokładny i docelowy. Rozstaw dokładny (Exact spacing) wymusza stałą odległość między sąsiednimi obrotami spirali, ale możliwy jest tylko wtedy, gdy wysokość słupa jest wielokrotnością skoku. W praktyce często wychodzi, że na ostatnim metrze zostaje 70-90 mm, czyli znacznie mniej niż założony skok 100 mm. Tu z pomocą przychodzi rozstaw docelowy (Target spacing), który rozkłada niedobór proporcjonalnie na całą wysokość słupa, minimalizując różnicę między skokiem nominalnym a rzeczywistym.

Przy średnicy 300 mm stosuj skok 80-100 mm, przy 400 mm 100-120 mm, przy 600 mm 120-150 mm, a powyżej 800 mm nie schodź poniżej 150 mm. Norma wymaga, by strzemiona w strefie zakładów prętów głównych były gęstsze o minimum 50% w stosunku do reszty słupa. Komponent 82 obsługuje to automatycznie po włączeniu opcji „Dodatkowe strzemiona w strefie zakładu". Bez niej rysunek nie przejdzie pozytywnie odbioru w biurze projektowym.

Góra i dół słupa otulina, długość ostatniego segmentu

Zakładki Góra i Dół w komponencie 82 wyglądają identycznie, ale pełnią różne funkcje. W każdej z nich ustawiasz otulinę (c), długość ostatniego segmentu strzemion oraz ewentualne dodatkowe pręty w strefie przypodporowej. Otulina w słupie okrągłym zależy od klasy ekspozycji. Dla XC1 (wnętrza suche) wystarczy 25 mm, dla XC3 (środowisko wilgotne) 35 mm, a dla XC4 (cykliczne mokre/suche) 40 mm. Przy średnicy 600 mm w środowisku XC4 trzymaj się 40 mm, bo mniejsza wartość nie spełni wymagań trwałości zgodnie z tablicą 4.4N normy PN-EN 1992-1-1.

Długość ostatniego segmentu decyduje o tym, jak zachowuje się spirala przy krawędzi. Krótki segment (30-50 mm) ułatwia zachowanie równego skoku, ale daje słabsze zakotwienie drutu. Dłuższy (100-150 mm) poprawia zakotwienie, ale zabiera cenne milimetry na wysokości słupa. W praktyce najlepiej sprawdza się wartość 80-100 mm, która zapewnia dobry kompromis.

W strefie górnej słupa (pod stropem lub belką) często pojawia się dodatkowe zbrojenie montażowe w postaci krótkich prętów L-kształtnych. Komponent 82 pozwala je zdefiniować w polu „Dodatkowe pręty" w zakładce Góra. Wpisz liczbę (np. 4), średnicę (12 mm) i długość ramion (300 + 200 mm), a Tekla rozmieści je symetrycznie. To prosty sposób, by uniknąć ręcznego wstawiania każdego L-ki osobno.

Zaawansowane ustawienia rozszerzanie, cięcie, zbieżność

Zakładka Zaawansowane (pręty główne) kryje trzy funkcje, które przydają się w niestandardowych sytuacjach. Pierwsza to rozszerzanie pojedynczych prętów (Extend). Pozwala wydłużyć wybrany pręt powyżej standardowej długości słupa, na przykład gdy górny pręt musi wejść w belkę na dodatkowe 400 mm. Wystarczy wskazać pręt myszką w modelu i wpisać wartość w okienku właściwości.

Druga funkcja to zbieżność z ukośną górą. Słup z ukośnym zwężeniem pod dachem lub daszkiem wymaga, by pręty biegły nie pionowo, lecz pod kątem. Komponent 82 radzi sobie z tym po ustawieniu opcji „Dopasuj do nachylenia elementu nadrzędnego". Tekla automatycznie skraca pręty po jednej stronie i wydłuża po drugiej, zachowując otulinę. Bez tej opcji musisz liczyć geometrię ręcznie, co w słupie 8 m wysokości z 5% nachyleniem zajmuje kilkadziesiąt minut.

Trzecia to cięcie prętów (Cut). Gdy w obrębie słupa biegnie kanał kablowy, rura lub inna instalacja, możesz wskazać pręt, który koliduje, i podzielić go na dwa odcinki z zakładem po obu stronach kolizji. Technicznie Tekla tworzy wtedy dodatkowy komponent, ale raport stali sumuje oba odcinki jako jeden pręt z wydłużeniem.

Zespół zbrojenia kiedy łączyć komponenty w jeden zespół

Funkcja Zespół zbrojenia (Rebar assembly) w Tekli grupuje wszystkie pręty przypisane do elementu w jeden obiekt logistyczny. W kontekście słupa okrągłego ma to sens w dwóch przypadkach. Pierwszy to prefabrykacja, gdy cały kosz zbrojeniowy przyjeżdża na budowę jako gotowy moduł. Numeracja pojedynczych prętów jest wtedy zbędna, bo całość identyfikuje numer zespołu. Drugi przypadek to raporty stali zespół pozwala wyeksportować zestawienie zbrojenia dla całego słupa, łącznie z hakami, zakładami i odpadkami.

Aby utworzyć zespół, zaznacz słup, kliknij prawym przyciskiem myszy i wybierz „Utwórz zespół zbrojenia". Tekla zapyta o nazwę (np. „S1_zbroj") i prefiks numeracji. Po zatwierdzeniu wszystkie pręty komponentu 82 zostaną przypisane do zespołu. Na rysunku montażowym pojawi się wtedy nie lista prętów, a zbiorcza tabela zbrojenia, znacznie wygodniejsza dla wykonawcy.

Najczęstsze błędy przy zbrojeniu słupa okrągłego w Tekli

Pierwszy błąd, który widuje się w praktyce, to spirala wychodząca poza obrys słupa. Przyczyna jest prawie zawsze taka sama: projektant ustawił średnicę zwoju równą średnicy słupa, zamiast odjąć dwie otuliny. Prawidłowa średnica zwoju to średnica słupa minus 2 × otulina minus 2 × średnica drutu. Czyli przy słupie φ 600 mm, otulinie 40 mm i drcie 10 mm zwoje mają średnicę 600 − 80 − 20 = 500 mm. Zwykle komponent robi to automatycznie, ale przy ręcznej edycji łatwo o pomyłkę.

Drugi błąd to zbyt duży lub zbyt mały zakład spirali. Konstruktorzy czasem wpisują „0" albo „360°" myśląc, że zakład się wtedy nie nakłada. Tymczasem 0° powoduje, że spirala jest rozerwana, a 360° tworzy pełen obieg zachodzący na siebie, co w raporcie stali liczy się podwójnie. Bezpieczny zakład to 135° lub 180°. Pierwszy stosuje się przy średnicach do 600 mm, drugi powyżej.

Trzeci błąd to brak dodatkowych strzemion w strefie zakładu prętów głównych. To wymóg normy, który komponent spełnia automatycznie po włączeniu odpowiedniej opcji. Gdy opcja jest wyłączona, rysunek przejdzie do wykonawcy, ale konstruktor nadzoru autorskiego zgłosi niezgodność z PN-EN 1992-1-1, punkt 9.5.3. Strzemiona w strefie zakładu muszą być rozmieszczone gęściej, z krokiem nieprzekraczającym 0,6 × skoku podstawowego.

Czwarty błąd to pomylenie wersji komponentu. Starsze wersje Tekli (starsze niż 2024) nie obsługiwały haków 135° w pełnym zakresie i wymuszały ręczne poprawki. Wersje 2024, 2025 i 2026 wprowadziły ulepszony edytor strzemion z możliwością automatycznego doboru kąta haka na podstawie średnicy pręta. Jeśli pracujesz na wersji 2021 lub starszej, warto odświeżyć środowisko, bo różnica w komforcie pracy jest wyraźna.

Piąty błąd to niezgodność prefiksu nazwy pręta z wymogami prefabrykacji. Jeśli prefiks „Gł" jest zarezerwowany dla prętów głównych, a „Str" dla strzemion, trzymaj się tej konwencji w całym projekcie. Chaotyczne nazwy („P1", „P2", „P3") prowadzą do tego, że betoniarz gubi się na placu i kładzie pręty w złej kolejności, a zakłady wypadają w niewłaściwych miejscach.

Kiedy NIE stosować komponentu 82

Komponent 82 ma swoje ograniczenia, o których warto wiedzieć, zanim zacznie się od niego uzależniać. Nie nadaje się do słupów prostokątnych tam pracuje komponent 81, który ma zupełnie inny układ pól. Nie obsługuje też słupów o przekroju zmiennym (na przykład zbieżnych trapezowo), chyba że zbieżność jest niewielka i mieści się w tolerancji 5%. W takich przypadkach lepiej rozbić słup na segmenty i zbroić każdy osobno.

Nie stosuj komponentu 82 w słupach z wbudowanymi elementami stalowymi, takimi jak blachy węzłowe czy kotwy. Konflikty prętów z blachą trzeba rozwiązywać ręcznie, a komponent tego nie obsługuje. Podobnie w słupach z otworami (na przykład na instalacje) wygodniej rozłożyć zbrojenie ręcznie, bo komponent nie uwzględnia przerw w strzemionach.

Ściągawka od wybrania słupa do rysunku

Cały proces ustawiania zbrojenia komponentem 82 można streścić w dziesięciu krokach. Pierwszy: wybierz słup w modelu i upewnij się, że ma poprawny przekrój kołowy. Drugi: otwórz komponent 82 z menu Detailing. Trzeci: ustaw liczbę prętów głównych (6-12 sztuk) i ich średnicę (12-20 mm). Czwarty: dobrz kąt haków (90°, 135° lub 180°) i promień gięcia (minimum 4 średnice, w praktyce 5-6). Piąty: wybierz typ strzemion (najczęściej spirala ciągła) i ustaw skok (80-150 mm w zależności od średnicy). Szósty: zdefiniuj zakład spirali (135° lub 180°). Siódmy: ustaw otulinę (25-40 mm w zależności od klasy ekspozycji). Ósmy: włącz dodatkowe strzemiona w strefie zakładu prętów głównych. Dziewiąty: sprawdź, czy spirala nie wychodzi poza obrys słupa. Dziesiąty: zapisz komponent, wygeneruj rysunek i porównaj z raportem stali.

Diagram decyzyjny spirala czy strzemiona osobne

Wybór między spiralą ciągłą a strzemionami osobnymi sprowadza się do kilku pytań. Czy średnica słupa przekracza 400 mm? Czy słup jest monolityczny, czy prefabrykowany? Czy zależy Ci na szybkości rysunku, czy na czytelności prefabrykacji? Jeśli odpowiedzi to: tak, monolityczny, szybkość wybierz spiralę. Jeśli zaś średnica jest mniejsza, a słup prefabrykowany i ważna jest prostota montażu, lepiej postaw na strzemiona osobne.

        Średnica > 400 mm?
            │
       ┌────┴────┐
      TAK       NIE
       │         │
  Monolityczny?  Strzemiona osobne
       │
  ┌────┴────┐
 TAK       NIE
  │         │
Spirala   Strzemiona osobne
ciągła      + prostszy montaż

Porównanie wersji Tekla 2024-2026

Wersja 2024 wprowadziła ulepszony edytor haków, który automatycznie dobiera kąt 90° lub 135° na podstawie średnicy pręta. Wersja 2025 dodała opcję „Hybrid spiral", pozwalającą łączyć spiralę ciągłą z pojedynczymi strzemionami w strefie zakładu. Wersja 2026 (najnowsza) rozszerzyła bibliotekę norm o aktualizacje krajowe, w tym polską tablicę otulin i zmodyfikowane wzory na długość zakładu. Jeśli zbrojenie słupów okrągłych to Twoja codzienność, przejście na 2026 da Ci dostęp do szybszego generowania rysunków montażowych i lepszej integracji z raportem stali.

Podstawy prawne i normatywne

Całość zbrojenia słupów okrągłych w Polsce opiera się na normie PN-EN 1992-1-1 (Eurokod 2). Kluczowe punkty to 8.4 (długości zakotwienia i haki), 9.5 (minimalny stopień zbrojenia podłużnego i poprzecznego) oraz tablica 4.4N (otuliny w zależności od klasy ekspozycji). Warto też pamiętać o krajowym załączniku NA, który miejscami zaostrza wymagania europejskie. Dokument dostępny jest w Polskim Komitecie Normalizacyjnym (pkn.pl). Dodatkowo konstrukcje żelbetowe reguluje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualizowane). Dla projektantów BIM przydatne jest też PN-EN ISO 19650, która opisuje zarządzanie informacją w cyklu życia budynku.

Źródła i dalsze kroki

Jeśli chcesz przejść od teorii do gotowego pliku, najskuteczniejszą drogą jest pobranie szablonu konfiguracyjnego z w pełni ustawionym komponentem 82. Taki plik .cnv oszczędza kilka godzin ręcznej konfiguracji przy pierwszym słupie w projekcie. Wystarczy raz ustawić parametry globalne, a potem wywoływać komponent jednym kliknięciem. Szablon można znaleźć w oficjalnej bibliotece Tekla Structures Online, w sekcji „Concrete components". Dla osób szukających pogłębionej wiedzy normatywnej nieocenione będą komentarze techniczne do Eurokodu 2 wydane przez Polski Związek Inżynierów i Techników Budownictwa.
