Mocowanie słupów drewnianych do kostki brukowej – praktyczny poradnik

Źle dobrana podstawa słupa na kostce brukowej oznacza wymianę konstrukcji co 3-5 lat, dobra podstawa zapewnia ponad 25 lat spokoju. Wszystko zależy od trzech rzeczy: podłoża pod kostką, wielkości obciążenia i tego, czy teren jest równy. Poniżej konkretne porównanie technik montażu, realne parametry wytrzymałościowe i pięć błędów, które widuję na polskich posesjach regularnie.

• Podstawy przykręcane do kostki jak działają i kiedy je stosować
• Kotwy regulowane 0-160 mm na nierównym terenie z kostki
• Najczęstsze błędy przy montażu słupa na kostce brukowej

Podstawy przykręcane do kostki jak działają i kiedy je stosować

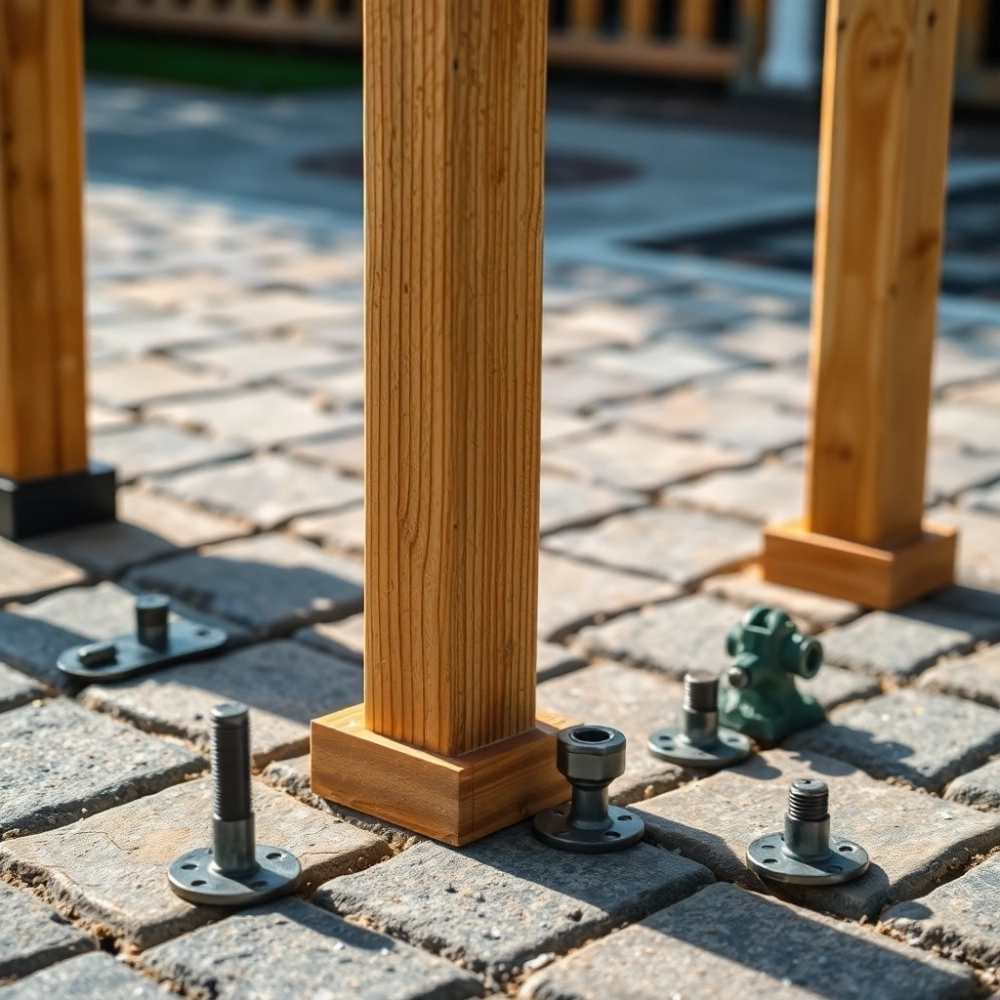

Mocowanie słupów drewnianych do kostki brukowej wymaga kotwy przykręcanej do betonu, nigdy wbijanej w samą kostkę. Powód jest prosty: kostka brukowa ma grubość zaledwie 4-8 cm i pod obciążeniem ściskanym pionowo pęka wzdłuż najsłabszej płaszczyzny. Właściwe rozwiązanie to kotwa z płaską stopą montażową i otworami na śruby rozporowe, która przenika przez kostkę do wylewki betonowej poniżej.

Cały system składa się z trzech elementów: kotwy stalowej, śrub mechanicznych M10 lub M12 i podkładek dystansowych regulujących pion. Śruby rozporowe kotwiczą się w betonie na głębokość około 70-90 mm, co przy klasie betonu C20/25 daje nośność wyrywającą rzędu 800-1200 kg na jeden punkt mocowania. Cztery śruby na narożnikach kotwy mnożą tę wartość, dając margines bezpieczeństwa wystarczający nawet dla ciężkiej pergoli.

Taki wariant sprawdza się przy altanach ogrodowych, pergolach wolnostojących, słupach nośnych pod markizy i lekkich carportach. Warunek jest jeden: pod kostką musi znajdować się płyta betonowa albo wylewka grubości minimum 10 cm. W starszych realizacjach, gdzie kostka leży na podsypce piaskowej bez stabilizacji, montaż tego typu nie ma sensu, bo kotwa nie znajdzie twardego podłoża.

Klasa gruntu pod wylewką wpływa na długoterminową stabilność. Gliny i iły klasy III/IV w polskich warunkach mają nośność 150-250 kPa, co przy rozkładzie obciążenia na stopę kotwy 120×120 mm daje ponad 2 tony dopuszczalnego nacisku. Piaski średnie i grube wypadają lepiej, dochodząc do 350-500 kPa. Warto to sprawdzić przed montażem, bo osiadanie podłoża pod wylewką to cichy zabójca konstrukcji.

Przed zakupem warto zweryfikować cztery rzeczy: typ podłoża pod kostką, przekrój słupa, przewidywane obciążenie użytkowe i dostępność regulacji pionowej. Sama kotwa to nie wszystko, bo nawet najlepsza płaska stopa nie skoryguje spadku terenu powyżej 30 mm. Tam potrzebny jest wariant z gwintem.

Kotwy regulowane 0-160 mm na nierównym terenie z kostki

Kotwa regulowana rozwiązuje problem, który zabija co drugą amatorską konstrukcję na kostce: nierówne podłoże. Standardowy słupek osadzony na sztywnej stopie wymaga idealnie płaskiej wylewki. Gdy spadek wynosi 2-5°, a różnica poziomów sięga kilku centymetrów, sztywna kotwa zmusza do szlifowania kostki albo podkładania klinów, które pracują pod obciążeniem.

Mechanizm jest prosty i skuteczny. Na trzpieniu gwintowanym M16 lub M20 osadzona jest płyta cokołowa obracana nakrętką. Pokręcenie w jedną stronę podnosi słupek o 1 mm na obrót, w drugą opuszcza. Skok regulacji 0-160 mm pozwala zniwelować nawet wyraźne nierówności i ustawić wszystkie słupy w idealnym pionie bez kucia nawierzchni.

Nośność wariantu regulowanego jest niższa niż wersji przykręcanej na sztywno, bo gwint przejmuje część sił tnących. Realne wartości to 180-260 kg/mb przy słupie 100×100 mm i rozkładzie obciążenia na cztery śruby M12. Dla altany, pergoli i lekkiego zadaszenia to aż nadto. Carport z dachem wielospadowym wymaga już konsultacji z konstruktorem, bo tam obciążenia sięgają 400 kg/mb.

Regulacja ujawnia swoją wartość przy dłuższych odcinkach ogrodzenia czy linii słupów altany. Bez niej tolerancja 2 mm na każdym słupie zamienia się w 4 cm odchyłu na dziesiątym elemencie. Z regulacją każdy punkt ustawiasz indywidualnie pod laser lub poziomicę, a całość trzyma się sztywno po skręceniu nakrętki kontrującej.

Najczęstsze błędy przy montażu słupa na kostce brukowej

Wbijanie kotwy w kostkę to klasyk polskich realizacji. Amatorski montaż zaczyna się od nawiercania kostki, potem kotwa wchodzi przez otwór prosto w podsypkę piaskową. Efekt: po dwóch zimach słupek przechyla się o 5-8°, bo grunt pod spodem osiada nierównomiernie. Prawidłowe mocowanie słupów drewnianych do kostki brukowej zaczyna się od wiercenia przez kostkę do betonu, nigdy odwrotnie.

Brak dylatacji między drewnem a stalą wykańcza nawet najlepsze kotwy. Drewno przyjmuje wilgoć z powietrza i pary wodnej z gruntu, pęcznieje, potem wysycha. Bez przekładki z tworzywa EPDM lub teflonu bezpośredni kontakt ze stalą uruchamia korozję elektrochemiczną, a drewno gnije od wewnątrz w miejscu styku. Norma PN-EN 1995-1-1 nakazuje oddzielenie drewna od metalu przekładką co najmniej 5 mm.

Ocynk galwaniczny w mokrym gruncie to drugi grzeszek powszedni. Warstwa cynku 8-12 μm chroni stal przez 3-5 lat w suchym otoczeniu, ale w wilgotnym podłożu zaczyna korodować po dwóch sezonach. W strefie styku z gruntem, przy podlewaniu ogrodu, bliskości oczka wodnego albo basenu jedynym sensownym wyborem jest ocynk ogniowy (warstwa 50-80 μm) albo stal nierdzewna klasy A2, a w środowisku chlorkowym A4.

Za płytka kotwa gruntowa to błąd droższy w skutkach niż wszystkie pozostałe razem wzięte. Głębokość przemarzania w Polsce waha się od 80 cm w zachodniopomorskim do 140 cm w podlaskim, według map zawartych w załączniku krajowym do Eurokodu 7 (PN-EN 1997-1). Kotwa gruntowa musi sięgać minimum 20 cm poniżej tej strefy, inaczej siły mrozowe wypychają ją ku górze i słup się podnosi nieregularnie.

Brak regulacji pionu na spadku kosztuje więcej czasu niż się wydaje. Montaż bez poziomicy laserowej kończy się zwykle przekładaniem słupa trzy, cztery razy, a każde przekładanie osłabia kotwienie w betonie. Pośpiech bez regulacji to prosta droga do altany, w której jedna ściana idzie w prawo, druga w lewo, a dach nie domyka się na kalenicy.

Krok po kroku: montaż na kostce brukowej

Potrzebne narzędzia to wiertnica udarowa z wiertłem 14 mm, poziomica laserowa, klucz dynamometryczny, kotwa przykręcana, śruby M12 z podkładkami i przekładkami EPDM. Całość zajmuje około 30-45 minut na jeden słupek, zakładając że wylewka pod kostką została zlokalizowana i nie trzeba kuć.

Zacznij od wyznaczenia osi słupa i sprawdzenia, czy pod kostką faktycznie jest beton. Nawiercaj kostkę diamentową koronką 16 mm, potem zmień wiertło na udarowe 14 mm i wjedź w wylewkę na głębokość 90 mm. Oczyść otwór z pyłu sprężonym powietrzem albo odkurzaczem, wsuń tuleję rozporową, dokręć śrubę momentem 65 Nm.

Na stopie kotwy umieść przekładkę EPDM grubości 5 mm, ustaw słupek, skoryguj pion nakrętkami regulacyjnymi. Dokręcenie nakrętki kontrującej kluczem dynamometrycznym do 40 Nm kończy montaż. Pozostawienie luzu 2-3 mm między słupem a nakrętką pozwala drewnu pracować sezonowo bez naprężeń.

Jak dobrać właściwy wariant

Trzy pytania decydują o wyborze. Pierwsze: co leży pod kostką? Beton daje pełną gamę rozwiązań, podsypka piaskowa praktycznie żadnego. Drugie: jakie obciążenie? Do 150 kg/mb wystarczy standard, powyżej 250 kg/mb trzeba wzmocnionej wersji albo konstruktora. Trzecie: czy teren jest równy? Spadek powyżej 1,5° wymusza regulację.

Coroczny przegląd wydłuża żywotność każdego wariantu o kilka lat. Sprawdź luzy na śrubach (kluczem dynamometrycznym do nominalnego momentu), stan ocynku w strefie styku z gruntem i wilgotność drewna w miejscu osadzenia. Impregnacja kontaktowa słupa w dolnej strefie co dwa lata wystarczy, pod warunkiem że drewno było suszone komorowo przed montażem.

Wymiana kotwy przykręcanej jest prosta: odkręć cztery śruby, oczyść otwory, zamontuj nową. Z gruntową trudniej, bo śruba fundamentowa wkręcona na 120 cm nie wykręca się czysto, a jej obcięcie zostaje w ziemi. To kolejny argument za tym, żeby na kostce brukowej trzymać się rozwiązań przykręcanych.

Konserwacja i przedłużanie żywotności

Przegląd wczesną wiosną, zanim ruszy sezon, pozwala wyłapać luzy po zimowej pracy drewna. Dokręcenie śrub do momentu nominalnego, kontrola stanu ocynku i odnowienie impregnacji w strefie styku to trzy rzeczy, które robią różnicę między 15 a 30 latami bezawaryjnej eksploatacji. Reszta konstrukcji to zwykle kwestia drewna, nie stali.

Regeneracja zamiast wymiany ma sens, gdy korozja nie przekroczyła 10% powierzchni kotwy. Przeszlifowanie, odtłuszczenie, podkład cynkowy w sprayu i farba nawierzchniowa przywracają funkcjonalność na kolejne lata. Powyżej tego progu kotwa idzie do złomu, bo ubytek grubości stali poniżej 2 mm obniża nośność o ponad połowę.

Montaż słupów drewnianych na kostce brukowej nie jest trudny technicznie, ale wymaga szacunku dla trzech sił jednocześnie: obciążenia pionowego od konstrukcji, sił mrozowych od gruntu i korozji od wilgoci. Kto te trzy wektory trzyma w głowie przy zakupie kotwy, ten nie wraca do tematu przez dekady.

Źródła danych: PN-EN 1995-1-1 (Eurokod 5 konstrukcje drewniane), PN-EN 1090-1 (wykonanie konstrukcji stalowych i aluminiowych), PN-EN 1997-1 (Eurokod 7 projektowanie geotechniczne) z załącznikiem krajowym określającym głębokość przemarzania gruntu w Polsce. Mapy stref klimatycznych oraz parametry gruntu publikuje Instytut Techniki Budowlanej (itb.pl). Karty techniczne kotew stalowych zawierają normy PN-EN ISO 1461 dla ocynku ogniowego oraz PN-EN ISO 4042 dla powłok galwanicznych.
