Kotwy do słupów drewnianych: jak osadzić słupek, żeby przetrwał dekady

Rodzaje kotew do słupów drewnianych: H, T, L i podstawy regulowane

Rynek oferuje cztery główne typy mocowań, a każde z nich rozwiązuje inny problem konstrukcyjny. Kotwa wbijana do gruntu to rura zakończona grotem, którą wbija się młotem bezpośrednio w ziemię. Sprawdza się przy lekkich pergolach i płotach tymczasowych, ale w gliniastej glebie potrafi się przechylić po pierwszej zimie. Betonowa stopa fundamentowa daje tu wielokrotnie większą stabilność, choć wymaga wykopu.

• Rodzaje kotew do słupów drewnianych: H, T, L i podstawy regulowane
• Jak dobrać kotwę do średnicy i obciążenia słupa
• Montaż kotwy w betonie krok po kroku
• Błędy przy osadzaniu kotew i jak ich uniknąć
• Dobór właściwej podstawy słupa do betonu

Kotwy do zabetonowania występują w trzech wariantach geometrycznych. Kotwa H ma kształt dwuteownika i świetnie przenosi siły boczne, dlatego trafia pod słupy bram wjazdowych. Kotwa T (inaczej krzyżak) rozkłada obciążenie na większą powierzchnię pięty, więc lepiej pracuje pod ciężkimi altanami. Kotwa L, zwana też śrubą fajkową, służy przede wszystkim do mocowania murłat i belek poziomych do wieńca, nie słupów pionowych.

Podstawy słupa przykręcane do gotowego betonu dzielą się na stałe i regulowane. Stałe to po prostu blacha z płaskownikiem, regulowane mają gwintowaną śrubę pozwalającą skorygować wysokość słupa nawet o 10 cm. To ratunek, gdy wylewka wyszła nierówno albo trzeba zniwelować osiadanie gruntu pod tarasem.

Warto pamiętać o jeszcze jednym rozwiązaniu, o którym klienci często zapominają. Kotwy chemiczne, w połączeniu z prętami gwintowanymi klasy 8.8 lub 10.9, wytrzymują obciążenia powyżej 500 kg na punkt. Stosuje się je tam, gdzie nie da się wbić kotwy mechanicznej, czyli w starym betonie lub w pobliżu krawędzi stropu.

Porównanie wariantów geometrycznych

Jak dobrać kotwę do średnicy i obciążenia słupa

Średnica słupa to pierwsza dana, od której zależy rozmiar kotwy. Słupek 100×100 mm potrzebuje kotwy z kieszenią minimum 81 mm, najlepiej H 91 mm, bo mniejsza szczelina utrudnia wypoziomowanie. Przekrój 120×120 mm wymaga już kotwy 101 mm, a słupy 140×140 mm i większe obsługuje się kotwami 121 mm z prętami gwintowanymi M16.

Obciążenie liczy się z dwóch stron. Statyczne to ciężar własny dachu, belek i pokrycia, dynamiczne to śnieg, wiatr i nacisk ludzi. W strefie wiatrowej I i śniegowej II, dla altany o wymiarach 3×4 m, łączne obciążenie na jeden słupek sięga zwykle 400-500 kg. W takiej sytuacji kotwa T na pręcie M12 może nie wystarczyć i lepiej sięgnąć po H z prętem M16.

Warunki pogodowe decydują o rodzaju powłoki. Czarna stal bez ocynku wytrzyma w suchej altanie zamkniętej 8-10 lat, ale na otwartym tarasie sczernieje po dwóch sezonach. Ocynk ogniowy to minimum 25 lat ochrony, a stal nierdzewna A2 ponad 40 lat, choć jej koszt potrafi przewyższyć całą resztę mocowania.

Montaż kotwy w betonie krok po kroku

Krok pierwszy to wykop. Głębokość liczy się ze wzoru: jedna trzecia wysokości słupa plus minimum 30 cm poniżej strefy przemarzania. W centralnej Polsce strefa przemarzania wynosi 100 cm, więc słupek o długości 240 cm potrzebuje wykopu głębokiego na 80 cm. Płytszy fundament wypchnie mróz w ciągu dwóch zim.

Krok drugi to ustawienie kotwy w deskowaniu. Najłatwiej zrobić szablon z deski, w którym wycina się otwory pod pręty gwintowane. Kotwa musi wystawać nad przyszłą wylewkę dokładnie tyle, ile wynosi grubość płyty montażowej podstawy. Jeśli kotwa wystaje za wysoko, słupek stanie na podkładkach, co wygląda nieprofesjonalnie i chwieje się przy obciążeniu.

Krok trzeci to zbrojenie. W stopie fundamentowej pod słupek wystarczą cztery pręty fi 12 mm połączone strzemionami fi 8 mm co 25 cm. Beton C20/25 (dawniej B25) wypełnia wykop do poziomu gruntu, a jeśli słup stoi na podstawie regulowanej, wylewkę kończy się 5 cm poniżej planowanego poziomu tarasu, żeby ukryć kotwę.

Krok czwarty to czas wiązania. Beton osiąga 50% wytrzymałości po 3 dniach, 70% po tygodniu i pełne 100% po 28 dniach. Montaż słupa w tydzień po zalaniu to rozsądny kompromis, choć lepiej poczekać 14 dni przy ciężkich konstrukcjach dachowych.

Krok piąty to właściwe mocowanie. Drewno impregnowane ciśnieniowo wymaga przekładek z papy lub membrany EPDM między betonem a słupem. Bezpośredni kontakt drewna z mokrym podłożem to najczęstsza przyczyna gnicia od dołu, nawet przy impregnacji klasy NDB.

Błędy przy osadzaniu kotew i jak ich uniknąć

Zbyt płytki wykop to błąd numer jeden. Słupek osadzony na 40 cm w gruncie gliniastym przemarza i wypycha go do góry. Po trzech zimach taka pergola stoi pod kątem 15 stopni, a korekta wymaga kopania od nowa.

Brak izolacji przeciwwilgociowej między drewnem a betonem oznacza kapilarne podciąganie wody. Nawet drewno klasy C24 zaczyna pęcznieć od dołu po pierwszym sezonie, a po pięciu latach rdzeń słupa bywa spróchniały. Rozwiązanie to papa bitumiczna podwinięta do wysokości 15 cm ponad grunt.

Montaż w mokrym betonie to pokusa, której wielu majsterkowiczów nie potrafi się oprzeć. Wkręcenie śruby w niezwiązany beton rozrywa jego strukturę i osłabia kotwienie o 40%. Dotyczy to zarówno kotew mechanicznych wbijanych, jak i prętów gwintowanych osadzanych w żywicy.

Zbyt mały przekrój pręta gwintowanego to częsty błąd przy słupach narożnych. Klasa 4.8 (stal zwykła) pęka przy obciążeniu około 240 MPa, klasa 8.8 wytrzymuje 640 MPa. Przy słupie bramy wjazdowej oszczędność na pręcie M12 zamiast M16 kosztuje kilka złotych, a różnicę widać po pierwszym silniejszym wietrze.

Mieszanie materiałów o różnej potencjalności korozyjnej przyspiesza rdzewienie. Śruba ocynkowana w czarnej blasze powoduje, że stal czarna koroduje szybciej niż sama z siebie. Kontakt stali nierdzewnej z ocynkowaną w wilgotnym środowisku daje odwrotny efekt, ale też niszczy powłokę cynkową. W jednym punkcie mocowania powinny pracować elementy z tej samej stali.

Konserwacja i przeglądy

Po pięciu latach eksploatacji warto poluzować i ponownie dokręcić wszystkie śruby, bo drewno pracuje i traci naprężenie. Po ośmiu latach fundamenty zwykle wymagają kontroli wizualnej, a kotwy stalowe wymiany, jeśli widać łuszczenie się cynku. Regularna wymiana samej podstawy regulowanej to koszt rzędu 30-60 zł za sztukę, znacznie mniejszy niż stawianie altany od zera.

Dobór właściwej podstawy słupa do betonu

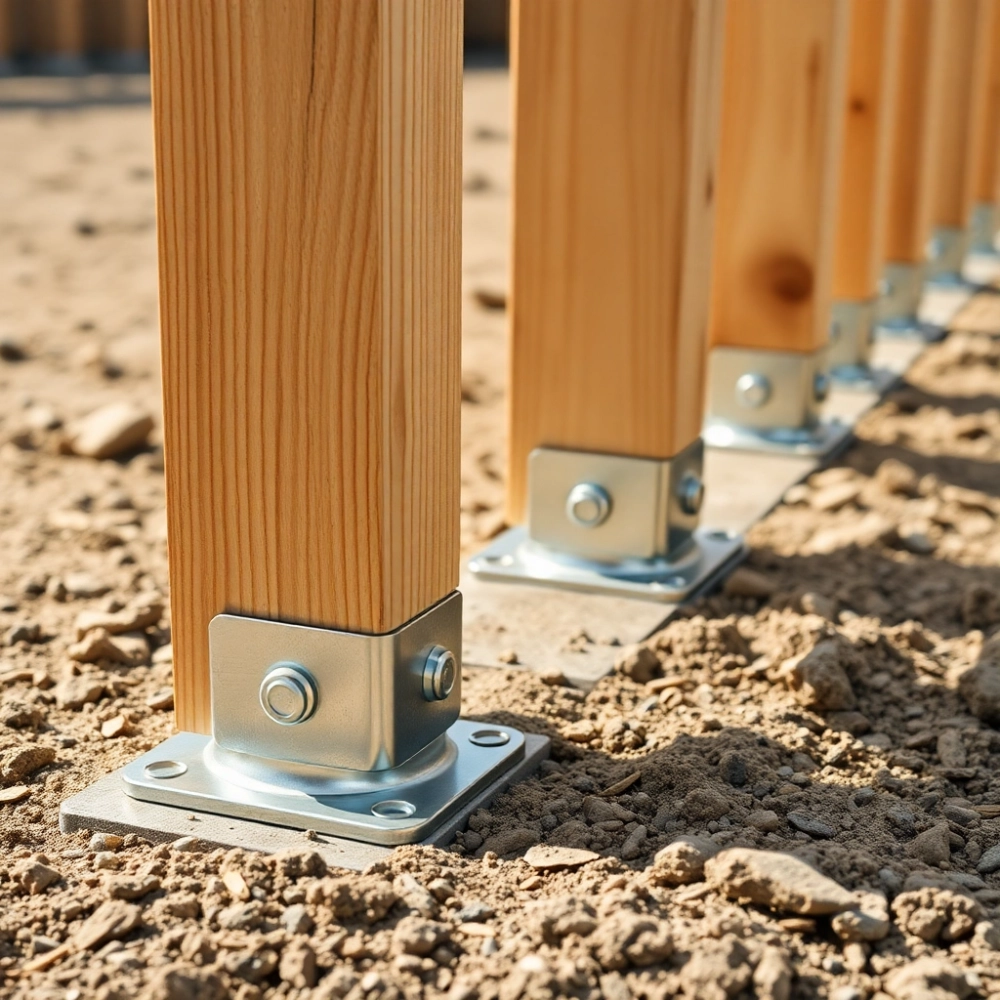

Podstawa słupa do betonu typu U to najpopularniejsze rozwiązanie przy drewnianych altanach i pergolach. Składa się z płaskownika z otworami montażowymi oraz dwóch uchwytów na słupek, między które wchodzi drewno. Rozstaw uchwytów 100 mm pasuje do słupów 90-110 mm, a wersja 120 mm do przekrojów 110-130 mm.

Przy słupach okrągłych fi 100 mm sprawdza się podstawa z tuleją zaciskową, która centruje słupek i nie wymaga wiercenia w drewnie. Modele z tuleją regulowaną obejmują średnice od 80 do 140 mm, więc jeden produkt obsługuje większość typowych konstrukcji.

Podstawa słupa regulowana ma dodatkową śrubę z nakrętką kontrującą, co pozwala skorygować wysokość po sezonie. To szczególnie ważne przy tarasach na gruncie niejednorodnym, gdzie część słupów osiada szybciej. Regulacja w zakresie 30-80 mm pokrywa typowe różnice osiadań bez konieczności podcinania drewna.

Dla konstrukcji narażonych na duże siły boczne, na przykład wiatru działającego na ścianę pełną, lepsza będzie podstawa z dodatkowymi żebrami usztywniającymi. Sama blacha wiotka ugina się przy obciążeniu powyżej 150 kg i traci kontakt z betonem, a żebrowana utrzymuje geometrię do 350 kg.

Schemat wyboru kotwy

• Lekka pergola, grunt piaszczysty: kotwa wbijana do gruntu
• Altana z dachem, grunt gliniasty: kotwa T zabetonowana
• Taras na wylewce: podstawa przykręcana do betonu
• Stary beton, remont: kotwa chemiczna z prętem M12

Decyzja o wyborze konkretnego rozwiązania zależy od trzech czynników, które warto zapisać przed zakupem. Stan podłoża (grunt rodzimy czy gotowy beton), przewidywane obciążenie ze śniegiem i wiatrem, oraz czas, jaki konstrukcja ma przetrwać bez poważniejszych napraw. Wpisując te dane w powyższy schemat, dobór staje się prosty i powtarzalny niezależnie od dostawcy.

Checklist przed montażem

• Łopata i sznurek do wytyczenia
• Poziomica 60 cm i długa łata 2 m
• Deski szalunkowe lub rura PCV jako forma
• Beton C20/25 w ilości 25 l na punkt
• Kotwy zgodne z rysunkiem konstrukcyjnym
• Pręty zbrojeniowe fi 12 mm, strzemiona fi 8 mm
• Papa bitumiczna lub membrana EPDM
• Śruby mocujące M10 ze stali nierdzewnej A2

Przy temperaturze poniżej 5°C beton wiąże wolniej, a woda z mieszanki może zamarznąć i rozerwać strukturę. W takich warunkach lepiej stosować dodatki przyspieszające wiązanie albo odłożyć montaż na okres bez przymrozków. Betonowanie w pełnym słońcu też nie służy fundamentowi, bo woda odparowuje zbyt szybko i powstają rysy skurczowe.

Zamocowanie słupa drewnianego w betonie to inwestycja na 15-25 lat, o ile prace wykonano zgodnie ze sztuką. Wystarczy trzymać się głębokości posadowienia poniżej strefy przemarzania, izolować drewno od wilgoci i dobierać klasę stali do agresywności środowiska. Resztę robi fizyka, która nie wybacza kompromisów w fundamentach.

Źródła danych i norm. Norma EN 1677 dotycząca elementów zawiesi, DIN 1480 dla śrub rzymskich, Eurokod 5 (PN-EN 1995-1-1) dla konstrukcji drewnianych, Eurokod 2 (PN-EN 1992-1-1) dla konstrukcji betonowych, Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Strefy przemarzania gruntu w Polsce zgodnie z PN-81/B-03020. Klasy stali prętów gwintowanych wg normy ISO 898-1. Więcej szczegółów na stronie Polskiego Komitetu Normalizacyjnego pkn.pl oraz w katalogach technicznych producentów elementów złącznych.
